Cấu tạo máy nén khí piston

Ngày đăng 28/07/2016
Biên tập Biên tập:
Lượt xem 1805 lượt xem

Như chúng ta đã biết, máy nén khí piston là loại máy nén khí được sử dụng rộng rãi và khá phổ biến trong nhiều ngành công nghiệp ở nước ta hiện nay. Để quý khách có thêm thông tin về máy nén khí piston, tanthaiduong.vn sẽ giúp các bạn hiểu rõ hơn về cấu tạo máy nén khí piston.

cau-tao-may-nen-khi-piston
                                    cấu tạo máy nén khí piston

Cấu tạo máy nén khí piston

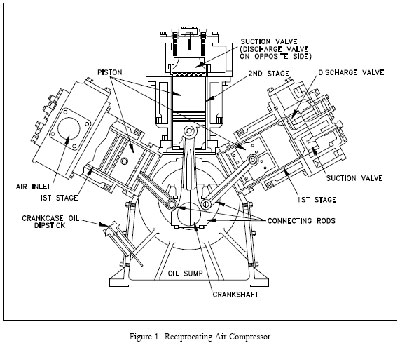

  • Cơ bản gồm xilanh, piston, cần đẩy, thanh truyền, con trượt, tay quay, van nạp, van xả, phớt…
  • Có 2 loại máy nén khí piston đó là : máy nén khí một chiều 1 cấp và máy nén khí 2 chiều 1 cấp.
  • cau-tao-may-nen-khi-piston
    cấu tạo máy nén khí piston
1.Máy nén khí 1 chiều 1 cấp:
+ Piston chuyển động tịnh tiến qua lại nhờ được nối với cơ cấu thanh truyền – tay quay. Khi piston đi sang phải V tăng dần. P giảm, van nạp mở ra, không khí ở bên ngoài đi vào trong xi lanh, thực hiện quá trình nạp khí.
+ Khi piston đi sang trái, không khí trong xi lanh được nén lại, P tăng dần, van nạp đóng, đến khi P tăng lớn hơn sức căng lò xo van xả tự động mở, khí nén sẽ qua van xả theo đường ống đến bình chứa khí nén kết thúc một chu kỳ làm việc.
+ Sau đó các quá trình được lặp lại, cứ như vậy máy nén khí hoạt động để cung cấp khí nén.
2.Máy nén khí 2 cấp 1 chiều:
+ Khi piston đi xuống, thể tích phần không gian phía trên piston lớn dần, áp suất P giảm xuống van nạp số 7 mở ra không khí được nạp vào phía trên piston và đồng thời thể tích dưới piston giảm, P tăng van xả số 8 mở ra, khí theo đường ống qua bình chứa.
+ Khi piston đi lên không gian phía dưới piston lớn dần, P giảm van nạp số 7 mở ra, không khí được nạp vào xi lanh, đồng thời V phía trên piston nhỏ dần. P tăng, van xả số 8 mở ra, khí nén phía trên piston được nén đẩy vào bình chứa.
+ Cứ như vậy máy nén khí piston hoạt động để cung cấp khí nén. Phớt số 9 có tác dụng làm kín để không cho khí lọt ra ngoài.
Hi vọng với bài viết trên đây của chúng tôi sẽ giúp quý khách hiểu được cấu tạo của máy nén khí piston. Mọi thắc mắc xin liên hệ :
